Что такое распредвал. Функции распределительного вала двигателя и в чем разница между OHV, OHC, SOHC и DOHC?

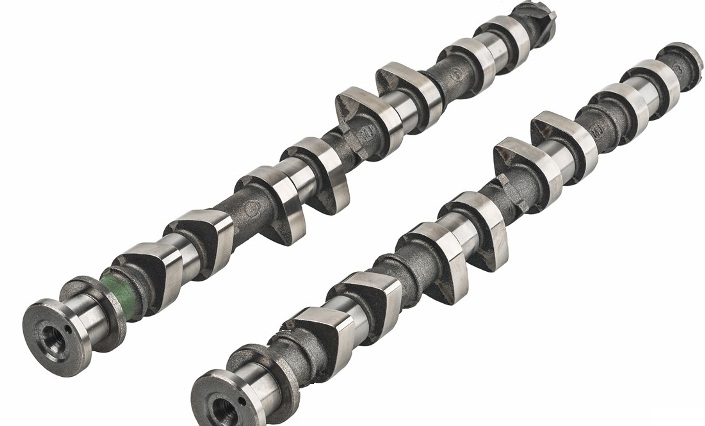

Разберемся с задачами распредвала автомобиля. Распределительный вал обеспечивает четырехтактному двигателю возможность для открытия и закрытия клапанов в головке блока цилиндров. Таким образом, происходит газообмен в двигателе любого автомобиля. Для этой цели на распредвале расположены, так называемые: «кулачки», равные числу клапанов. Кулачки преобразуют вращательное движение распределительного вала в возвратно — поступательное движение клапанов. Кулачок толкает клапан (через толкатели или коромысло) вниз. Распределительный вал вращается на половине скорости коленчатого вала. Связь между коленчатым валом и распределительным валом, как правило, происходит при помощью зубчатого ремня или металлической цепи, а также, в редких случаях — зубчатым редуктором.

Разница между OHV, OHC, SOHC и DOHC

OHV (Over Head Valve), что дословно означает как: «клапаны установлены в головке цилиндров». Часто термин «OHV» используется для описания конструкции двигателя, где распределительный вал установлен внутри блока цилиндров — внизу, а клапаны работают через подъемники, толкатели и коромысло. Стоит сказать, что эта конструкция OHV успешно используется на протяжении десятилетий, но уже считается достаточно устаревшей.

Распредвал: OHV, OHC, SOHC и DOHC в чем разница?

Основным недостатком конструкции OHV является то, что трудно точно контролировать фазу газораспределения на высоких оборотах. Причиной этого является более высокая инерция, вызванная большим количеством компонентов клапанной системы. Это означает, что конструкция OHV лучше подходит для двигателей с большими объемами, например V8 или еще более крупных, где большой объем мотора обеспечивает более высокий крутящий момент при более низких оборотах. Кроме того, технически сложнее установить больше чем 2 клапана на цилиндр — что можно легко сделать в двигателе DOHC.

OHC (Over Head Cam) и SOHC (Single Over Head Cam).
В двигателе SOHC распределительный вал установлен в головке цилиндров, а клапаны управляются либо коромыслами, либо непосредственно через подъемники.

Основным преимуществом конструкции OHC является то, что клапаны работают почти непосредственно с помощью распределительного вала, что упрощает сохранение точного времени при более высоких оборотах. Также есть возможность для установки трех или четырёх клапанов на цилиндр.

DOHC (Double OverHead Cam), или иногда его еще называют «Twin Cam» или «Double Cam». Большинство современных автомобилей имеют двигатели DOHC. Типичный двигатель DOHC имеет два распределительных вала и 4 клапана на цилиндр. Один распределительный вал управляет впускными клапанами, которые установлены с одной стороны, а другой распределительный вал управляет выпускными клапанами на противоположной стороне. Помните, раньше еще висел «шильдик» на крышке багажника многих автомобилей, говоря о том, что мотор данного авто достаточно современный?

Благодаря конструкции DOHC распределительные валы могут быть установлены отдельно друг от друга. Это позволяет впускным клапанам находиться под большим углом от выпускных клапанов, что приводит к более прямому потоку воздуха через двигатель с меньшим сопротивлением. Другими словами, двигатель DOHC может «дышать» лучше и, следовательно, дает больше лошадиных сил из меньшего объема двигателя.

Правда, и у этой системы есть свои недостатки. Технологии DOHC включают более крупную и более сложную конструкцию, с дополнительными ременными или цепными передачами.
